Mehrkanal- Prozess- und Programmregler von JUMO

Spitzengeräte vom Marktführer

Regler von Jumo

Zur Steuerung und Überwachung von beteilgten Komponenten im Trockenkammerbau, verwenden wir ausschließlich den Mehrkanal Prozess- und Programmregler IMAGO500 von JUMO. Die Fa. JUMO ist einer der führenden Hersteller auf dem Gebiet der industriellen Sensor- und Automatisierungstechnik.

Der JUMO IMAGO 500 ist ein Prozess- und Programmregler mit bis zu acht Regler- oder vier Programmkanälen. Das Gerät hat das Format 144mm x 130mm für einen DIN-Schalttafelausschnitt von 92mm x 92mm und einer Einbautiefe von 170mm.

Jumo Imago 500 Prozessregler

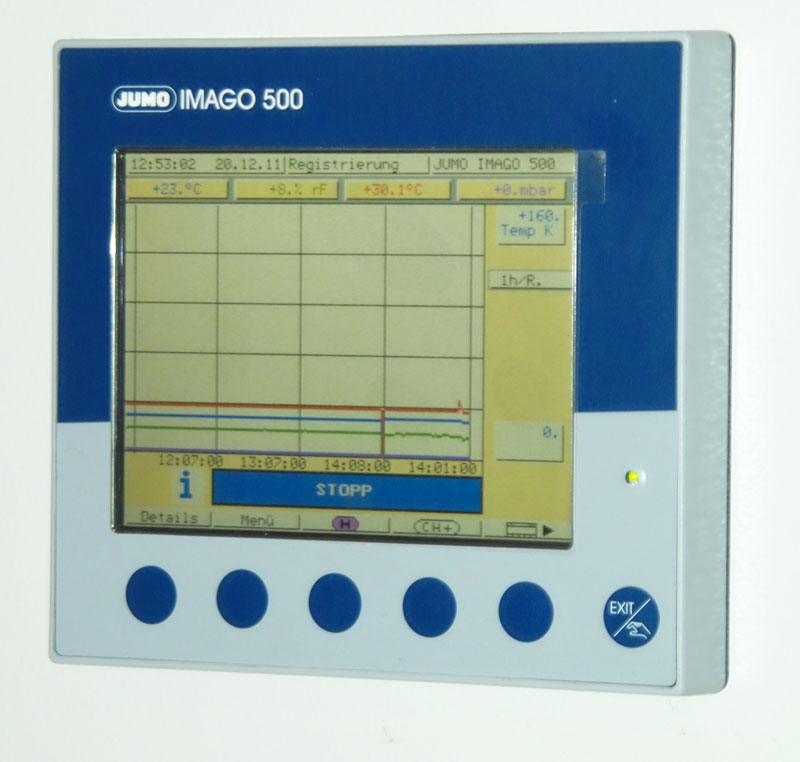

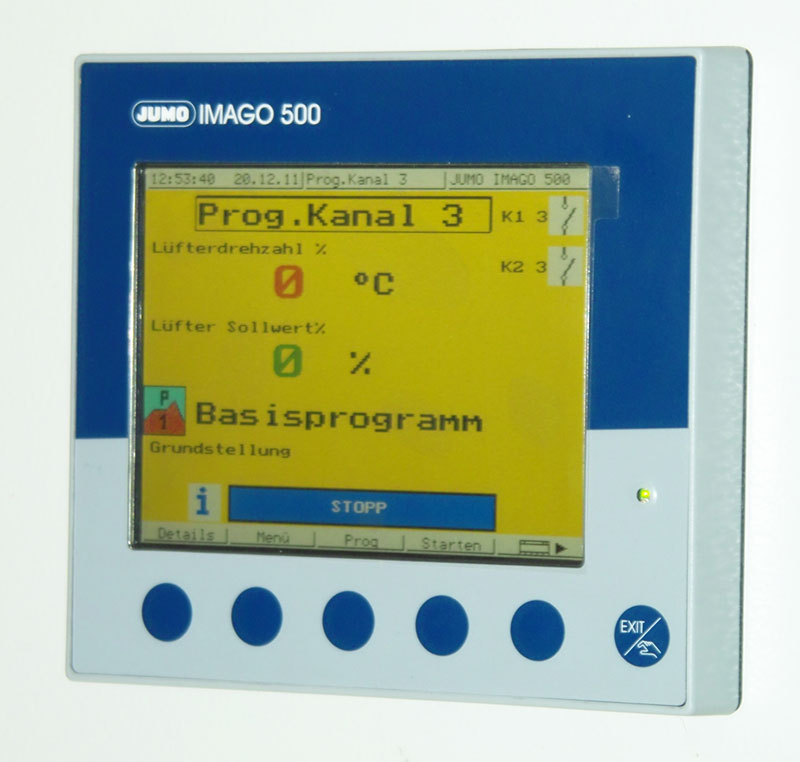

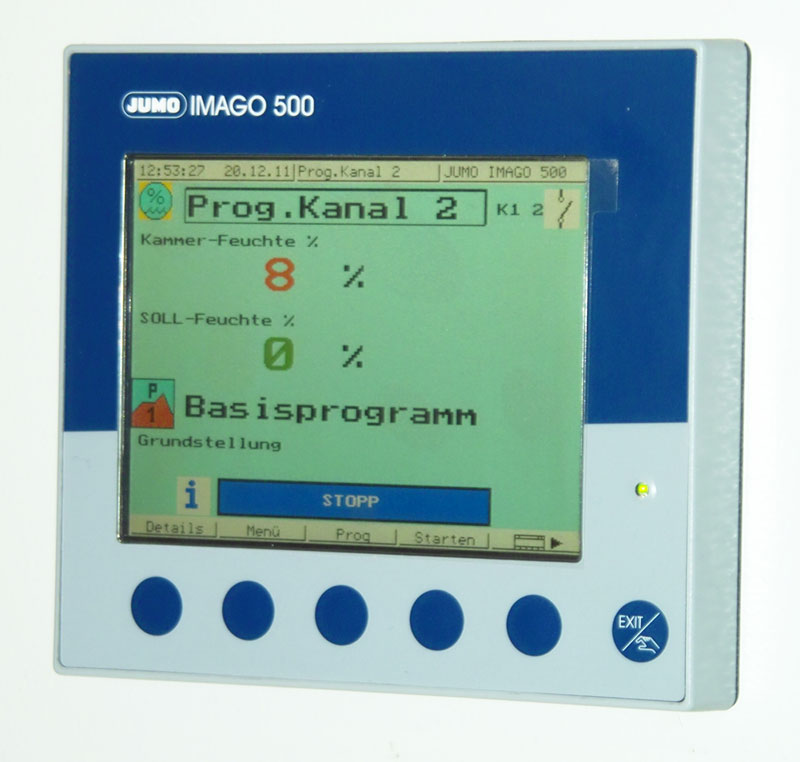

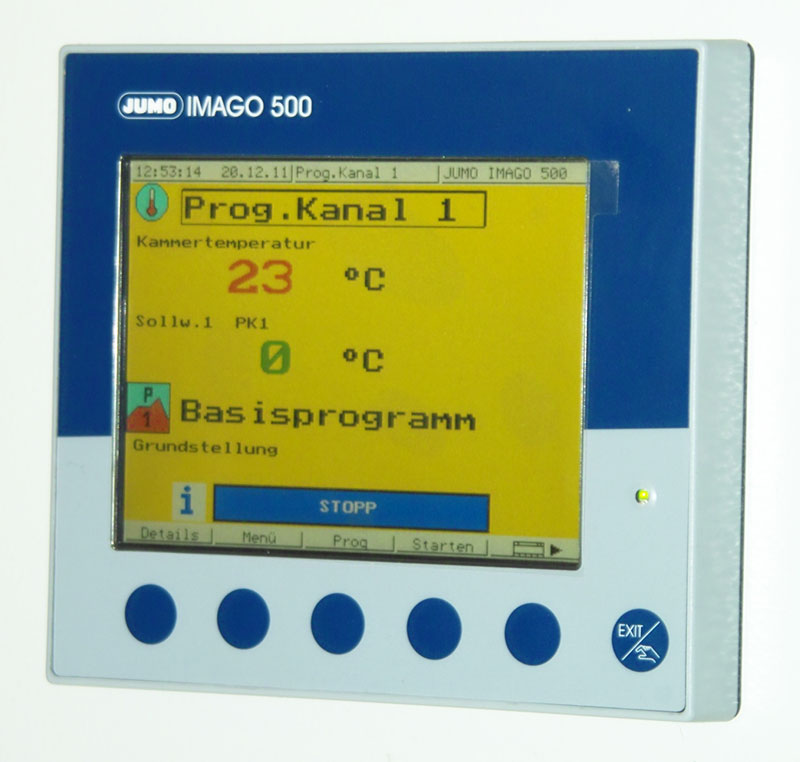

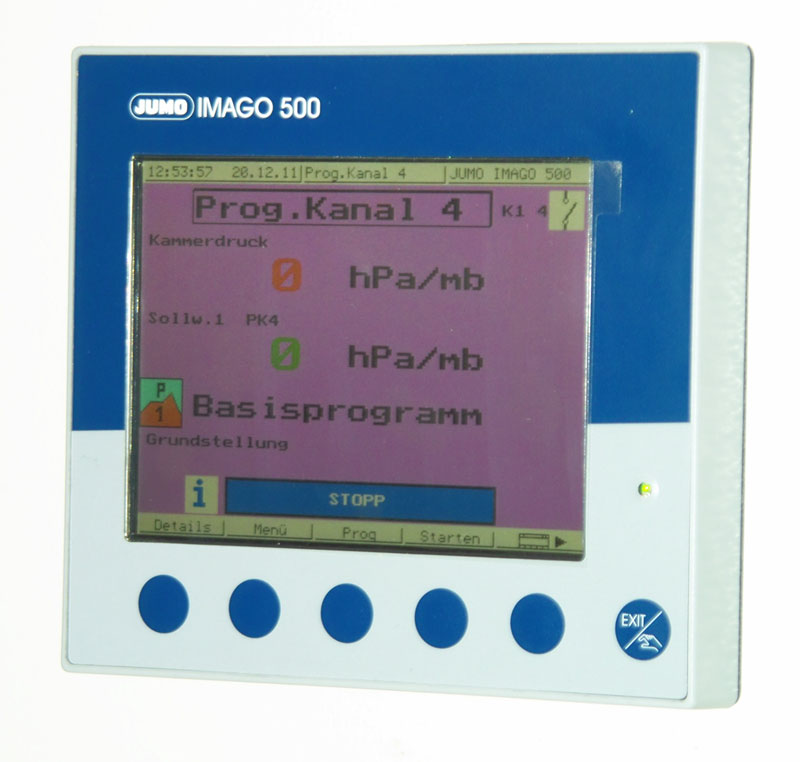

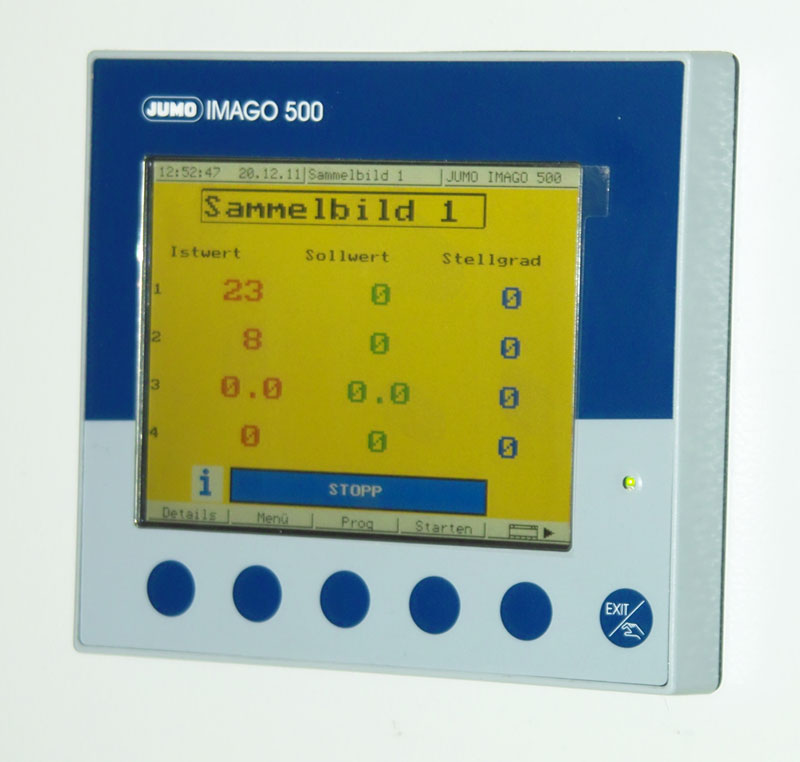

Als Anzeige dient ein 5“-Farbbildschirm mit 27 Farben. Die Masken der Bedienoberfläche können frei gestaltet und individuell angepasst werden. Bei zwei frei konfigurierbaren Bildschirmmasken ist es möglich, Texte, Prozesswerte, Hintergrundbilder und Icons anwenderspezifisch zu platzieren. Maximal stehen acht Analogeingänge und sechs Binäreingänge sowie sechs Steckplätze für schaltende oder analoge Ausgänge zur Verfügung (davon vier Steckplätze alternativ Analogeingang oder Ausgang).

Für die komfortable Konfigurierung über einen PC ist ein Setup-Programm lieferbar. Die Linearisierungen der üblichen Messwertgeber sind gespeichert; vier kundenspezifischen Linearisierungs-Tabellen können programmiert werden. Mit Hilfe eines Mathematik- und Logik-Moduls kann das Gerät an unterschiedlichste Regel-und Steueraufgaben angepasst werden. Über zwei serielle Schnittstellen RS422/485 oder PROFIBUS-DP ist das Gerät in einen Datenverbund integrierbar. Baugruppen können vom Anwender auf einfache Weise nachgerüstet werden (siehe obiges Blockschaltbild). Der elektrische Anschluss erfolgt rückseitig über Schraubsteckklemmen.

Produktbeschreibung:

Grundtyp:

IMAGO 500 Zweikanal-Prozess- und Programmregler (6x Binäreingang, 1x RS 422/485 mit Modbus-/J-Bus-Protokoll)

Analogeingang 1: universal

Analogeingang 2: universal

Ausgang 1: 2 Relais (Schließer)

Ausg.2/Eing.6: Analogausgang

Spannungsversorgung: AC 110..240V +10/-15%,48..63Hz
